Bản vẽ biên dạng
Bản vẽ biên dạng panel khổ K1000

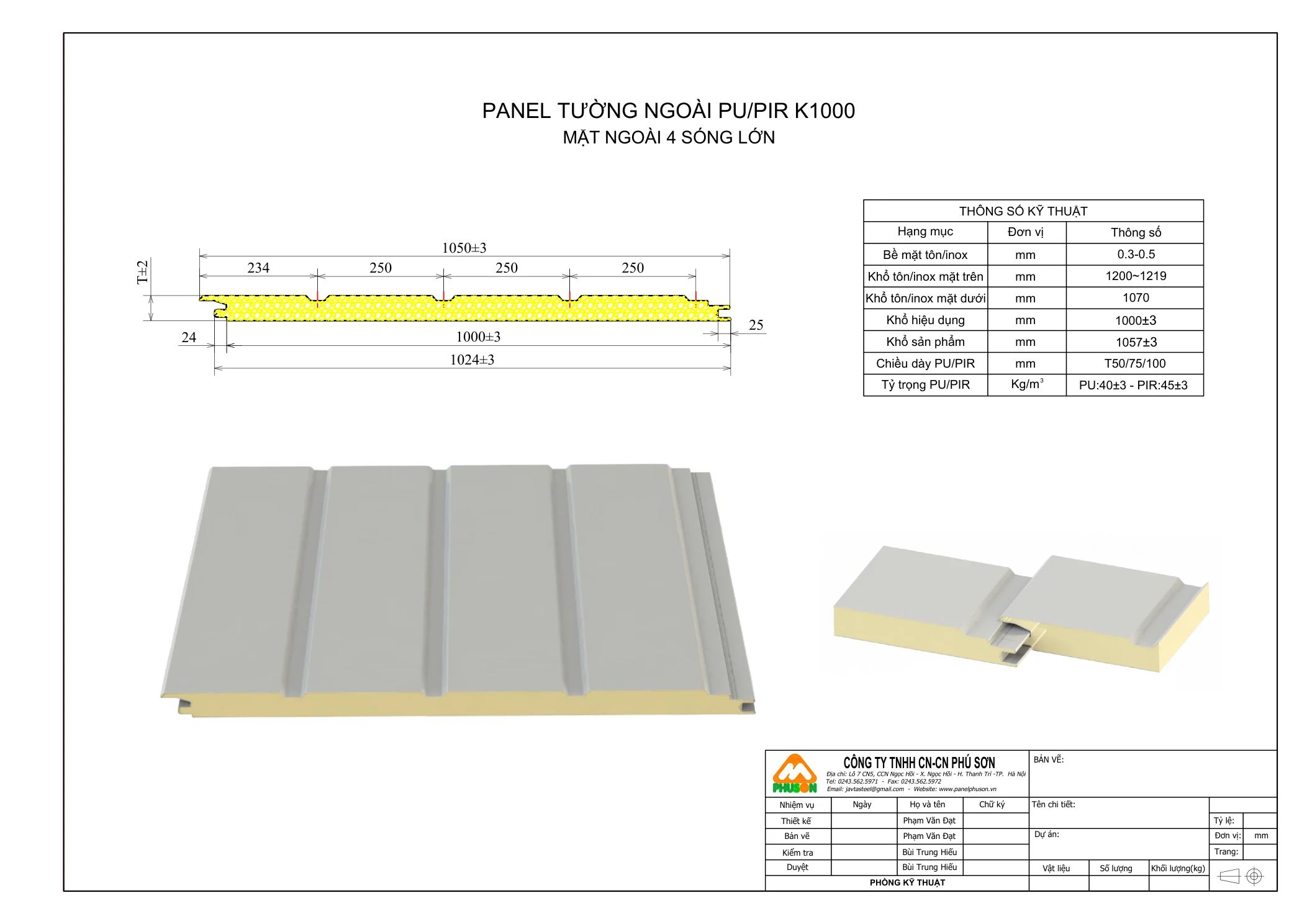

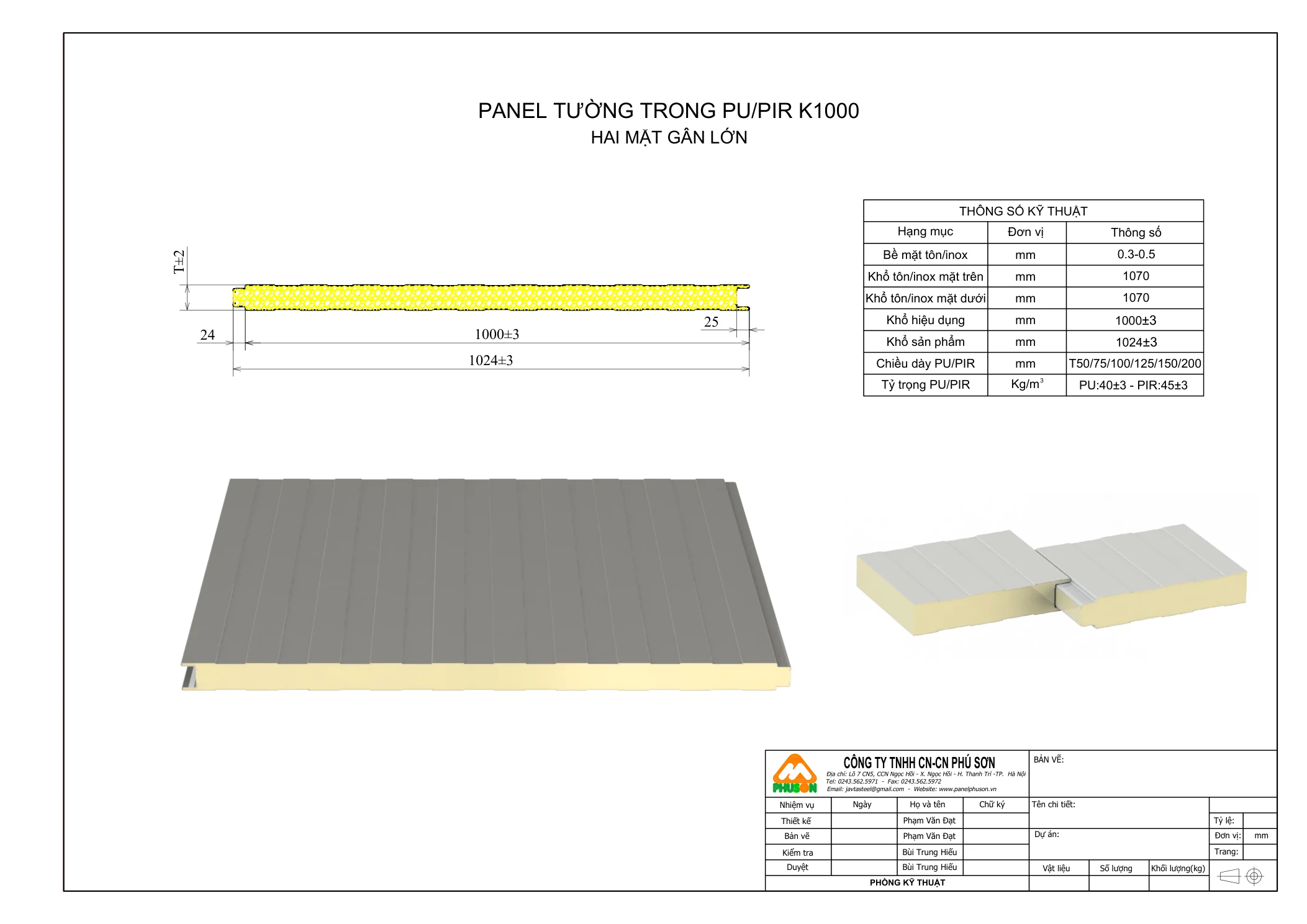

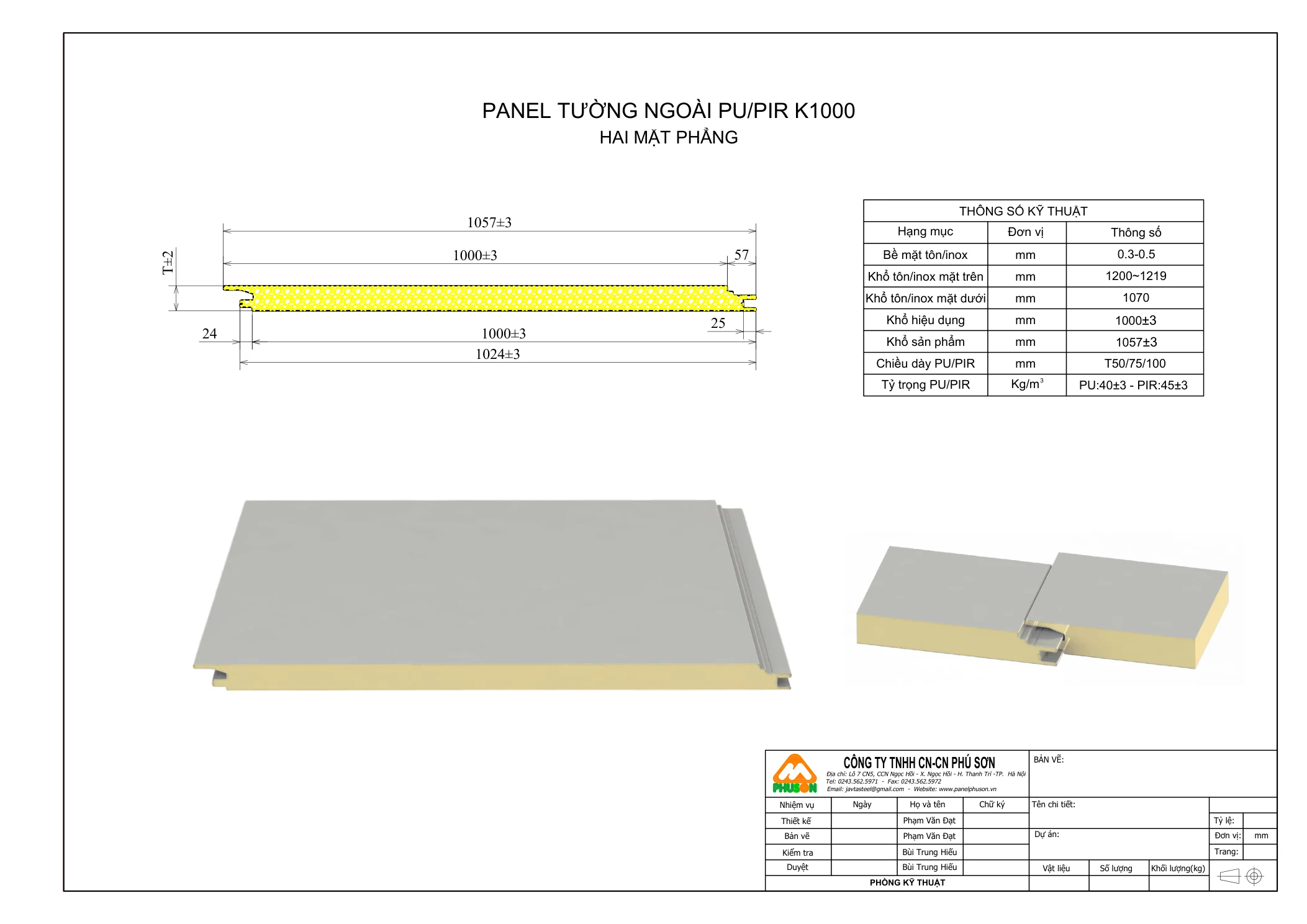

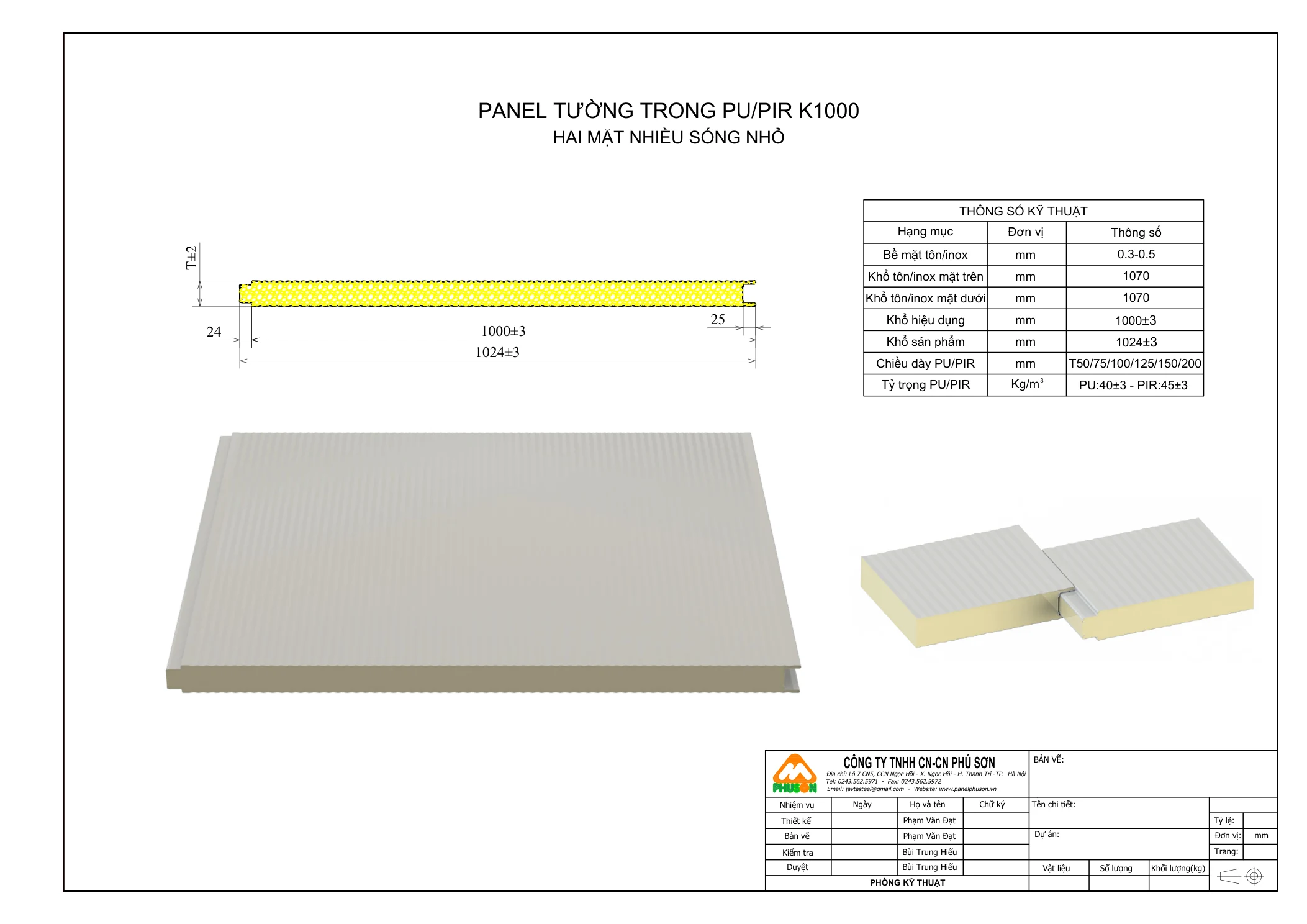

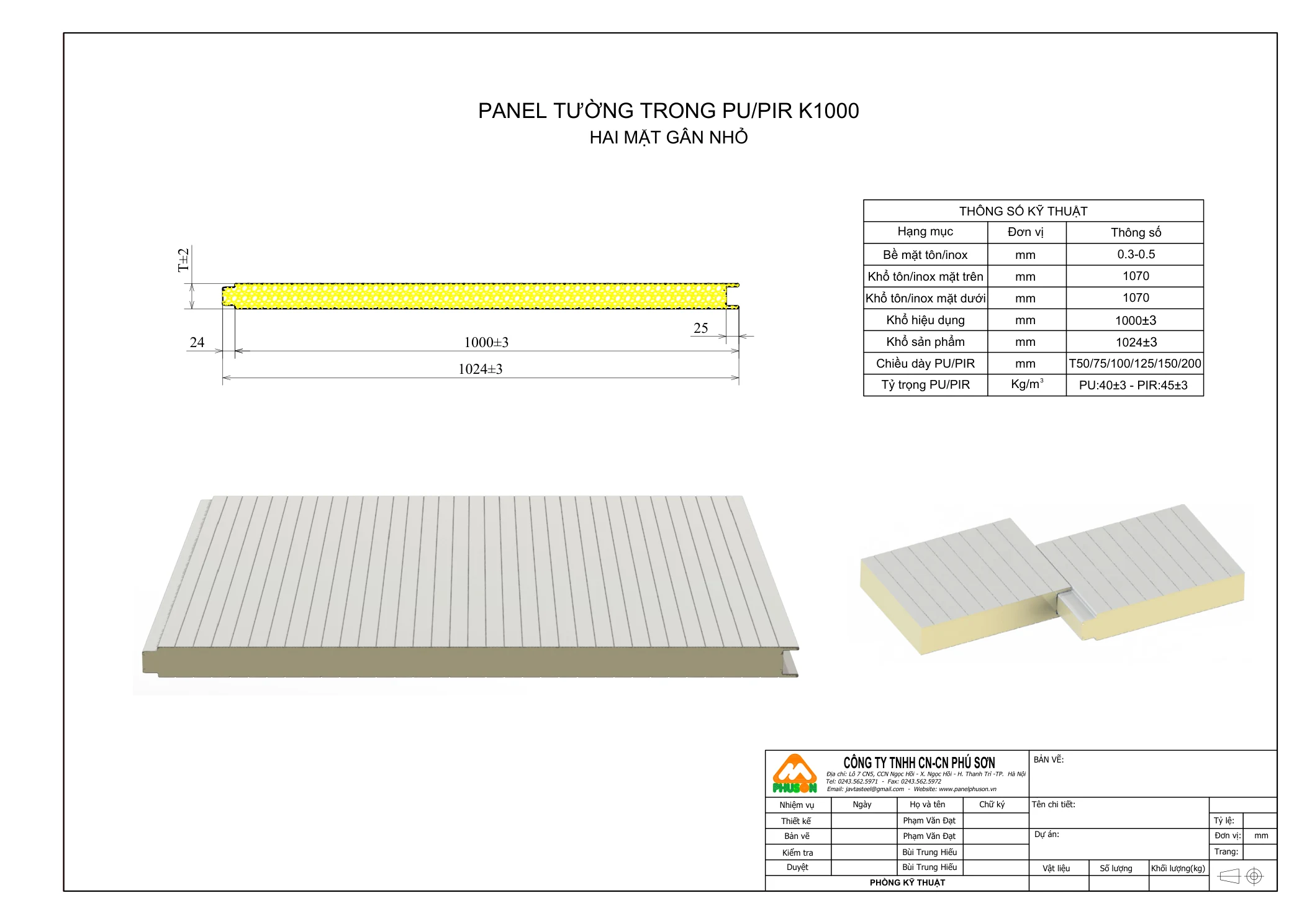

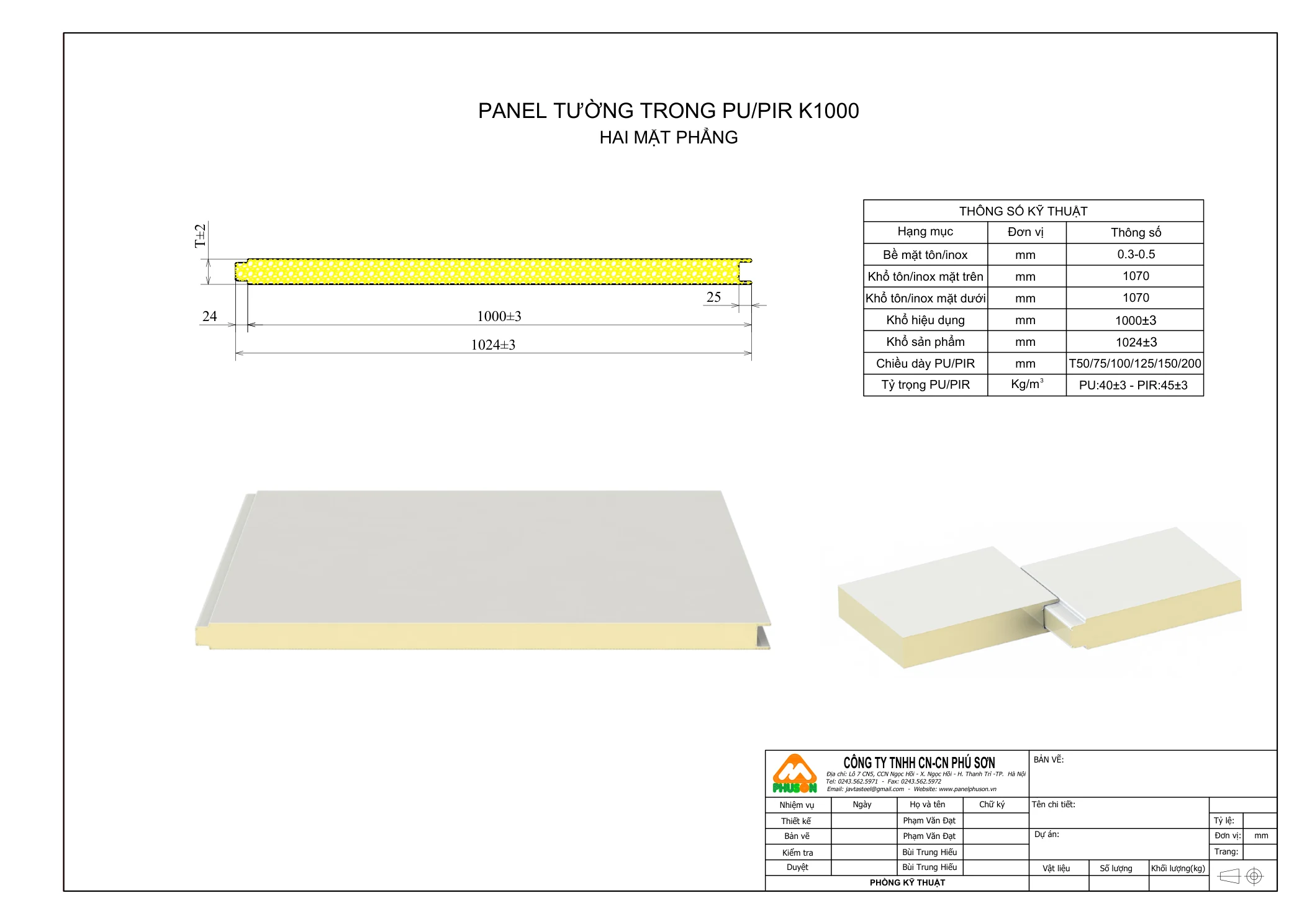

Biên dạng panel tường khổ K1000 lõi PU/PIR: bản vẽ mặt cắt và bảng thông số cho panel tường trong (phẳng, gân lớn, gân nhỏ, nhiều sóng nhỏ) và panel tường ngoài (phẳng, 4 sóng lớn).
Giới thiệu tài liệu
Biên dạng panel tường khổ K1000 lõi PU/PIR: bản vẽ mặt cắt và bảng thông số cho panel tường trong (phẳng, gân lớn, gân nhỏ, nhiều sóng nhỏ) và panel tường ngoài (phẳng, 4 sóng lớn).
Nội dung chính
- Biên dạng panel khổ K1000 cho cả tường trong và tường ngoài.
- Bản vẽ mặt cắt kèm bảng thông số kỹ thuật từng biên dạng.
- Bốn kiểu bề mặt tường trong và hai kiểu tường ngoài.
- Dùng khi thiết kế yêu cầu khổ panel 1000 mm.
