Bản vẽ biên dạng
Bản vẽ biên dạng panel tường PU/PIR
Biên dạng panel tường lõi PU/PIR khổ tôn 1200 mm: bản vẽ mặt cắt, kích thước khổ hiệu dụng - khổ sản phẩm và bảng thông số kỹ thuật cho từng kiểu bề mặt (phẳng, gân nhỏ, gân lớn, sóng lớn).
Giới thiệu tài liệu
Biên dạng panel tường lõi PU/PIR khổ tôn 1200 mm: bản vẽ mặt cắt, kích thước khổ hiệu dụng – khổ sản phẩm và bảng thông số kỹ thuật cho từng kiểu bề mặt (phẳng, gân nhỏ, gân lớn, sóng lớn).
Nội dung chính

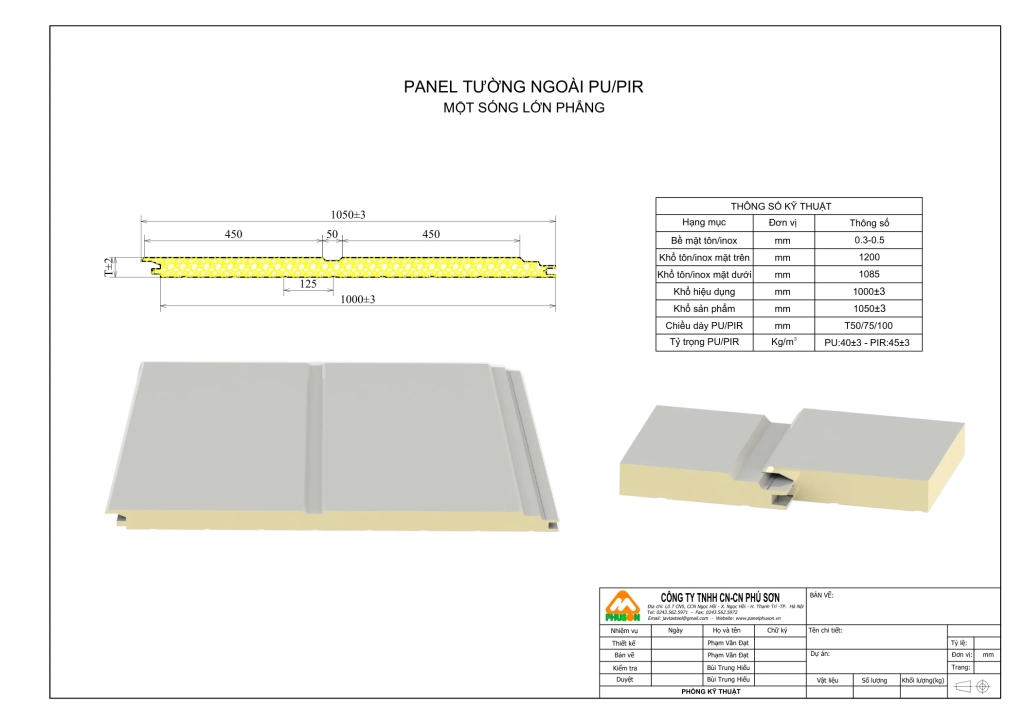

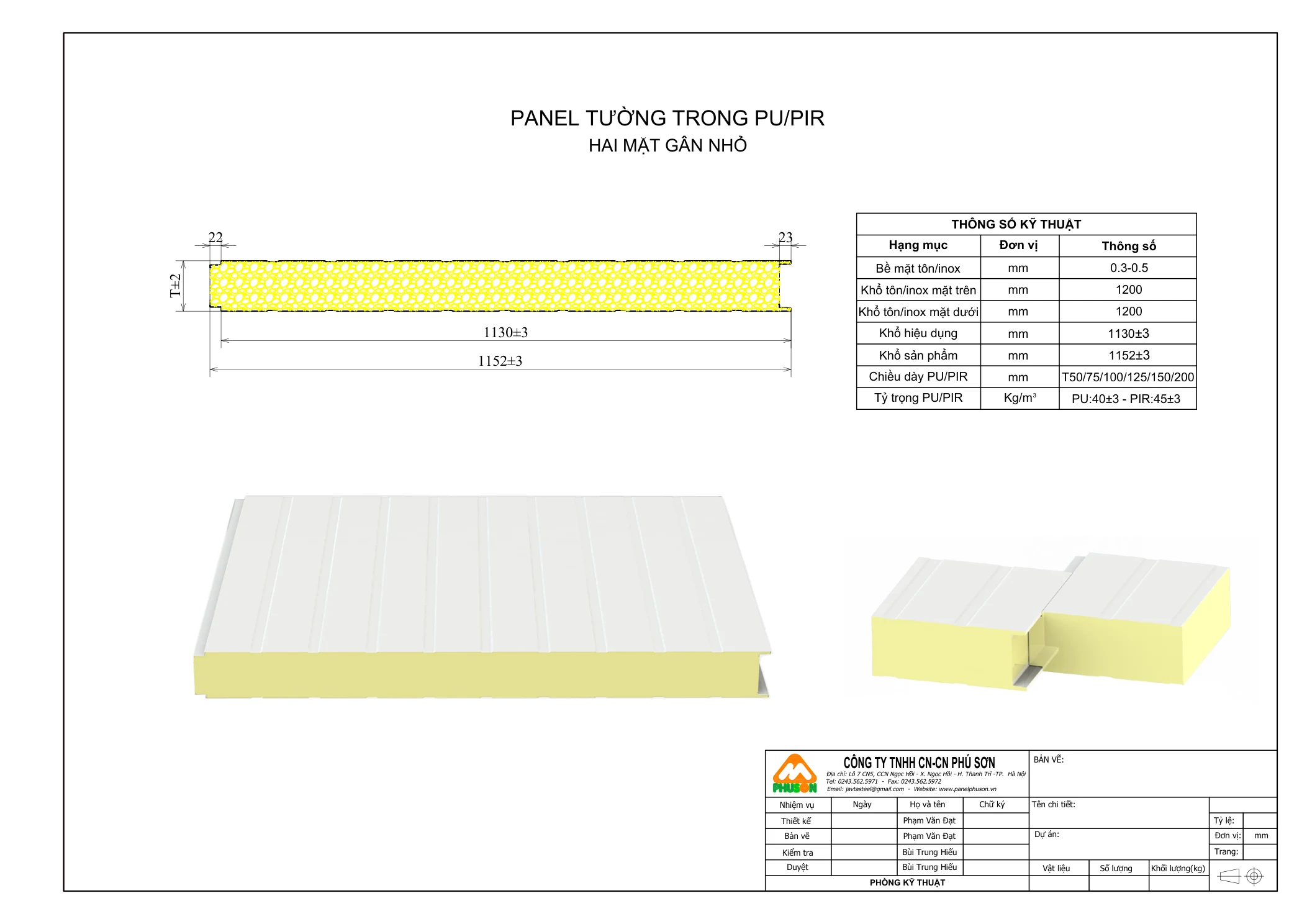

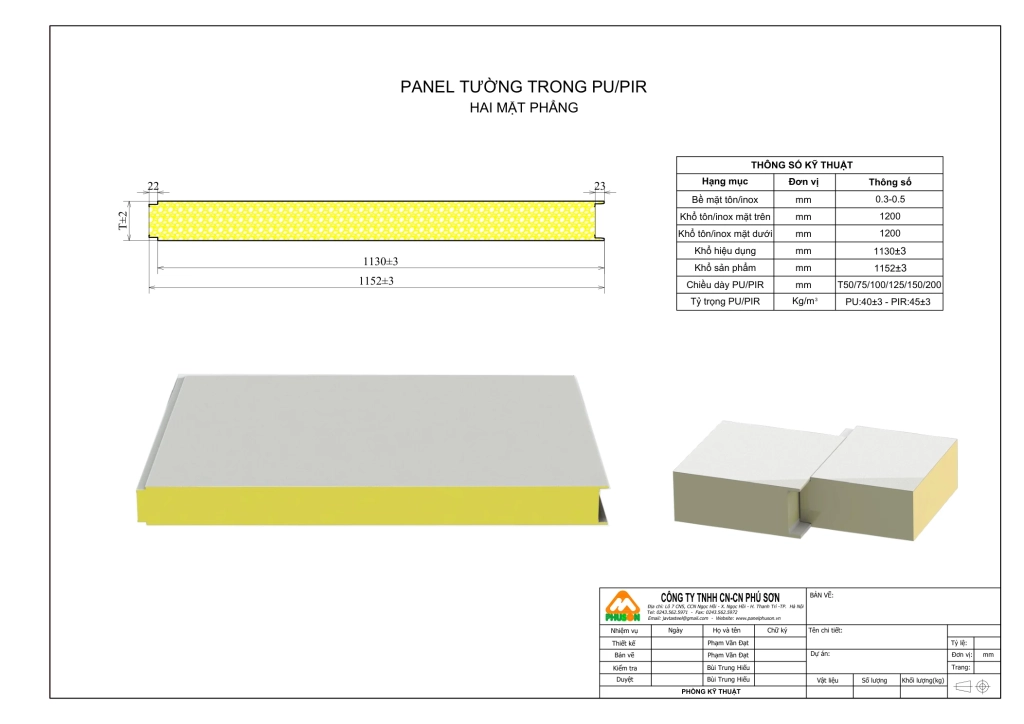

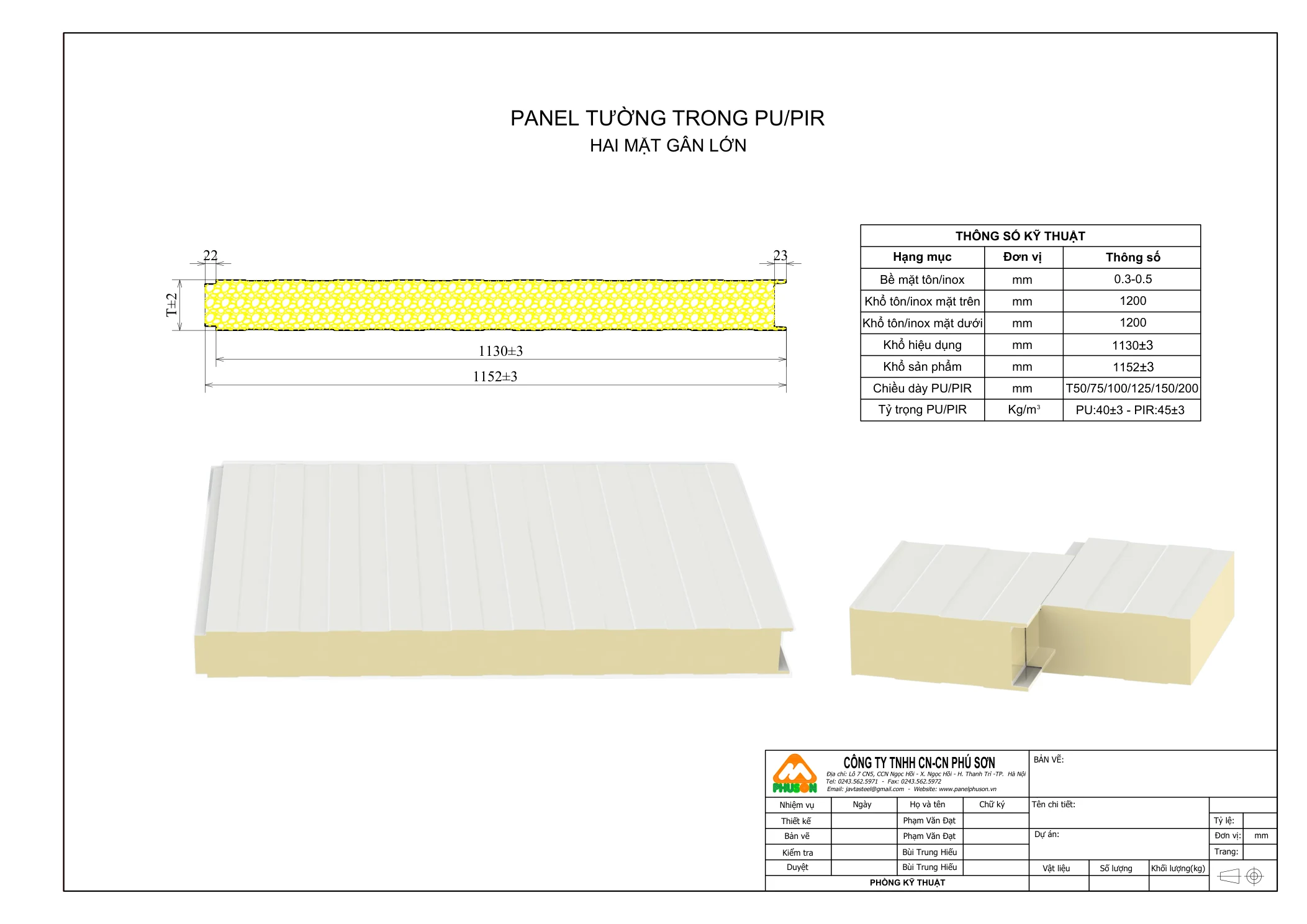

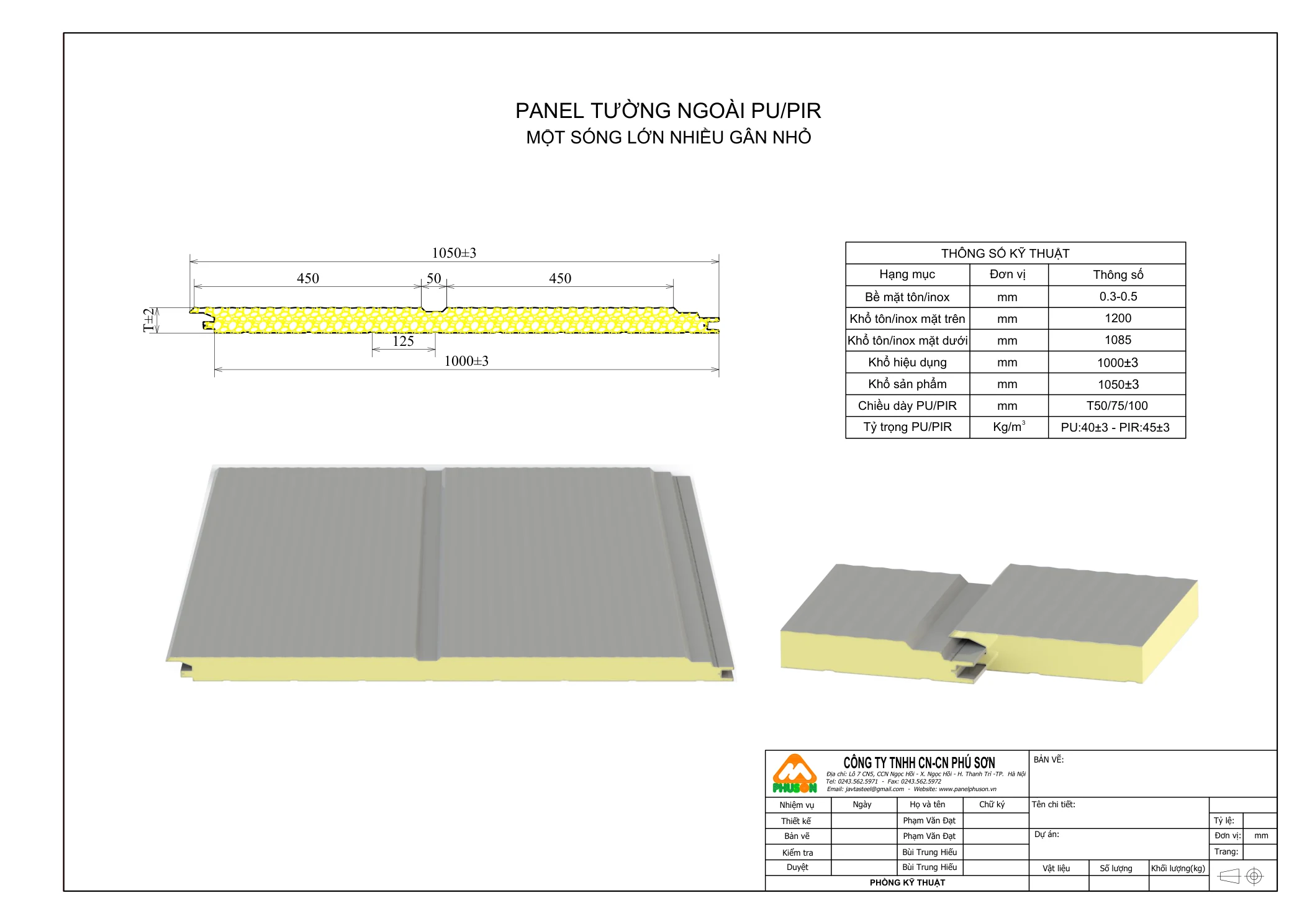

- Bản vẽ mặt cắt kèm kích thước khổ hiệu dụng và khổ sản phẩm.
- Bảng thông số: bề mặt tôn/inox, khổ tôn, chiều dày lõi, tỷ trọng PU/PIR.
- Chiều dày lõi tiêu chuẩn T50/75/100/125/150/200 mm.
- Dùng để đối chiếu khi lập dự toán và bóc tách khối lượng.
